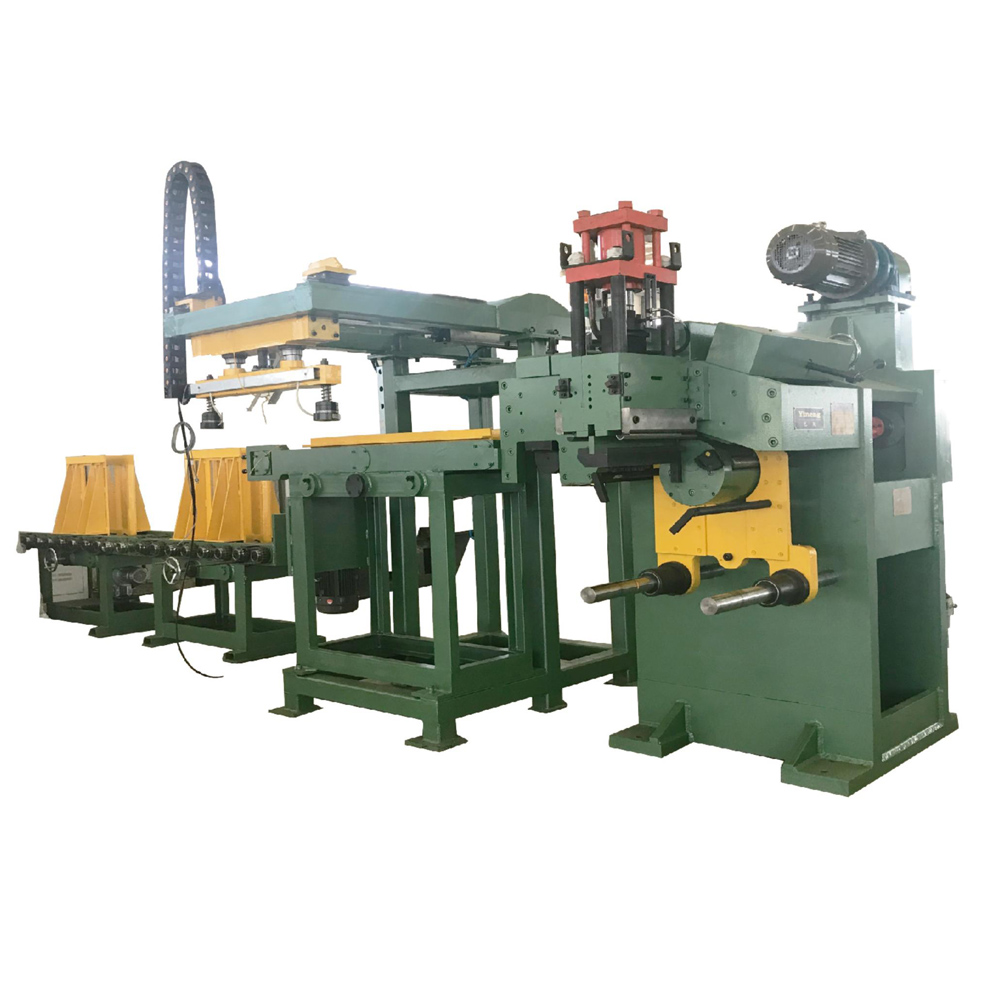

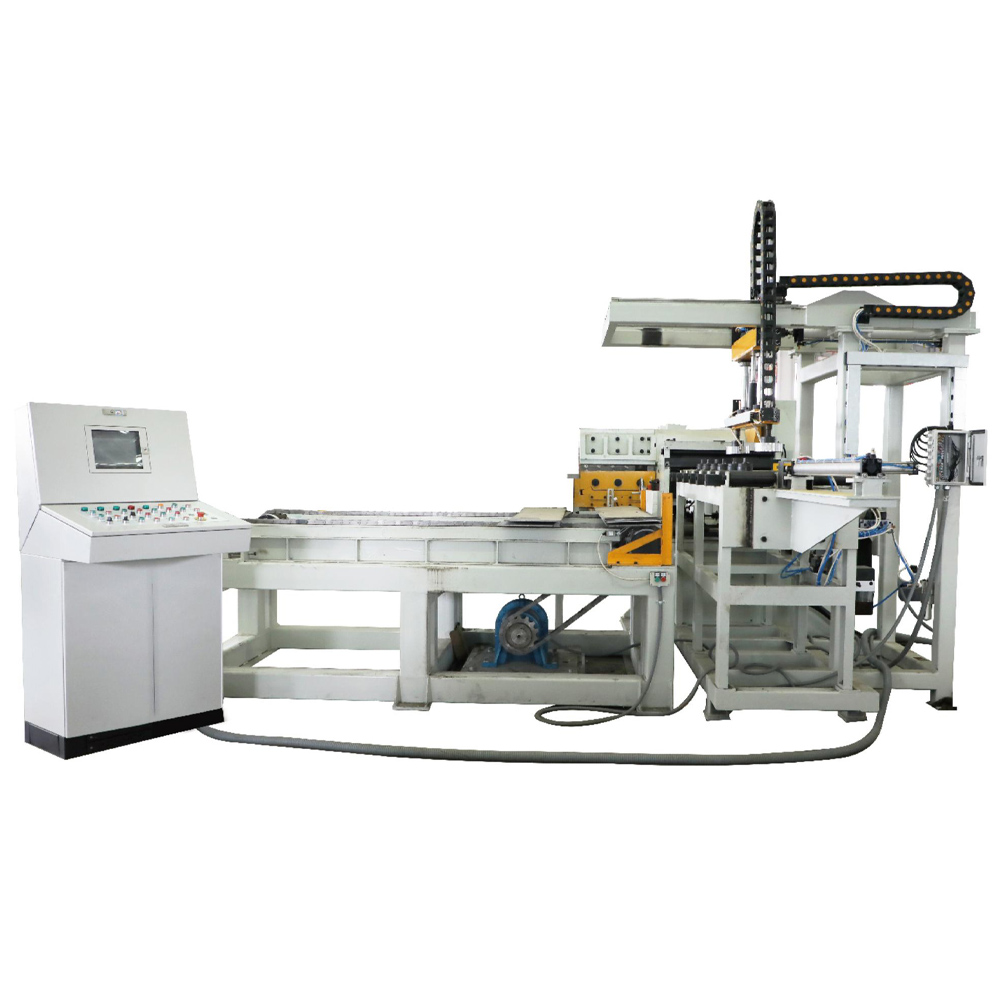

自动卷圆压平机

产品概述：

        该机用于将条料卷制成环形工件并将工件两端部压平，以确保在对焊工序中达到最佳夹紧效果。机组由垛料输送装置、吸盘进料装置、压字卷圆机和压平装置组成，集成自动取料、打标、卷圆与压平功能，实现高效连续生产。

        垛料输送装置由减速机驱动链条传动，实现条料稳定输送，支持最多三垛料存储，满足批量生产需求。

        吸盘进料装置通过电磁吸盘精准抓取单块条料，移送至送料辊道，确保不重料、不掉料，移送过程平稳可靠。

        送料辊道上对中机构将条料对中定位，送至压字装置。条料穿过压字装置时，可自动完成压字工序，压字功能可通过旋钮在程序中选择启用或禁用。压字位置、深度可根据实际需要调整。

        卷圆机由主机架、主轴驱动机构、三辊卷圆机构和两辊进料机构组成。主机架为高强度焊接结构，前置进料平台，条料从两个进料辊进入三辊卷圆机构，此机构下辊为定辊，侧面装有侧拉辊，可调卷圆直径，与两个上辊配合可调曲率。通过调整轮辋开口大小、径向及轴向错位，以满足对焊工艺要求。

        压平装置由机架、加压机构和模架组成，固定在卷圆机前端，由油缸驱动。

技术特点：

1、储料器可存储三垛条料，提升生产效率；

2、可选配吸盘进料装置，实现从储料器处自动取料；

3、可配置打标装置，在条料上压出所需标记，打标压力可调；

4、通过调整手轮，可快速调整卷圆开口大小、径向及轴向错位，以满足对焊工艺要求；

5、可实现无人值守。
