滚型机

产品概述：

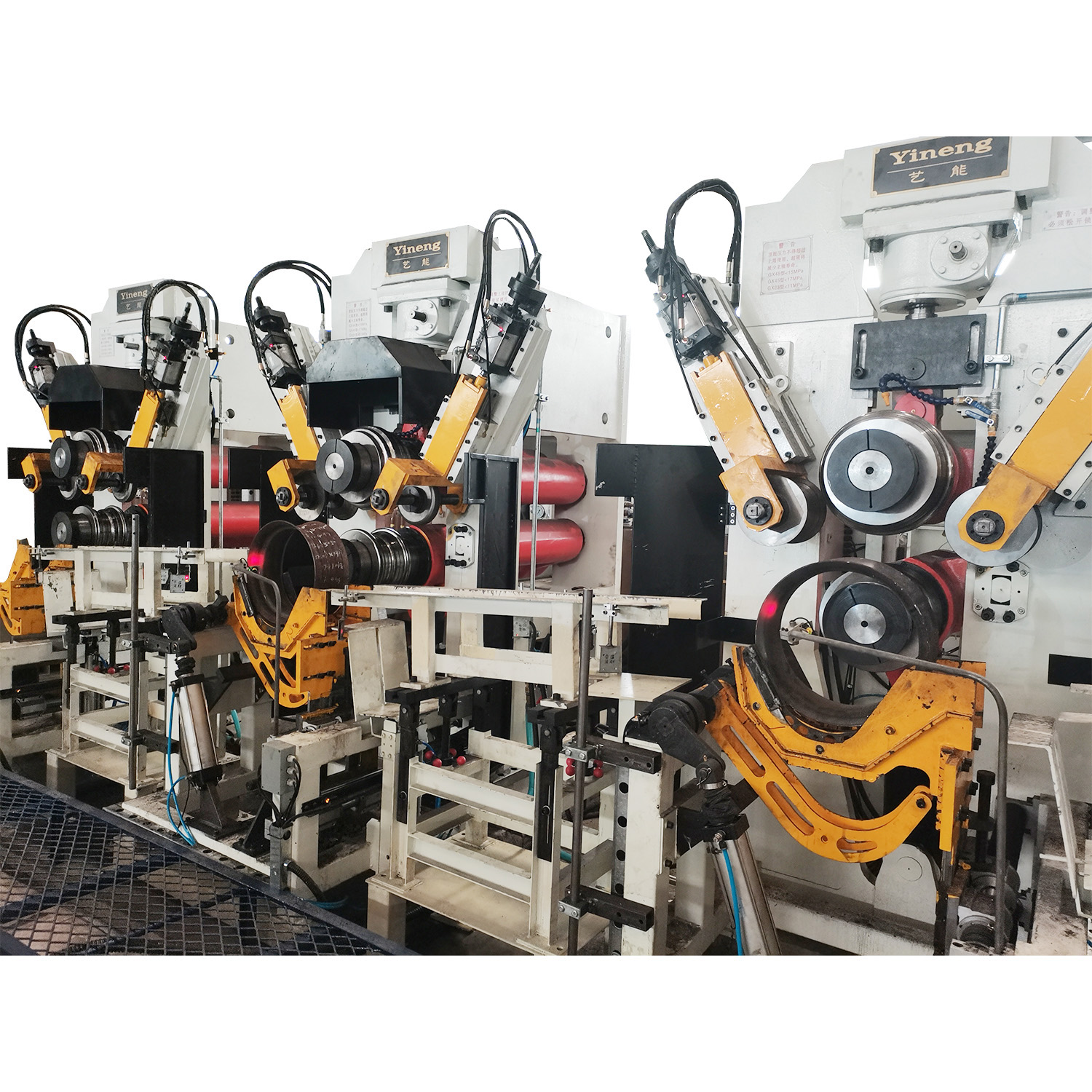

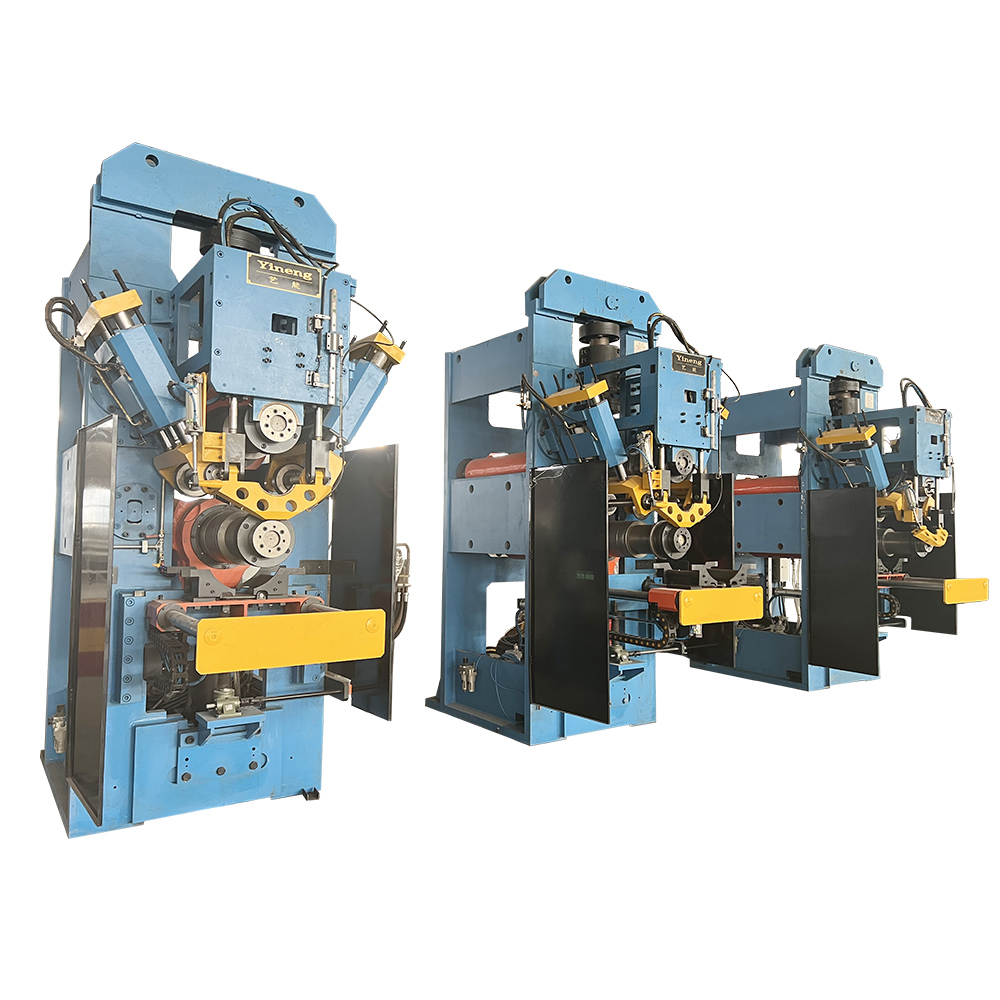

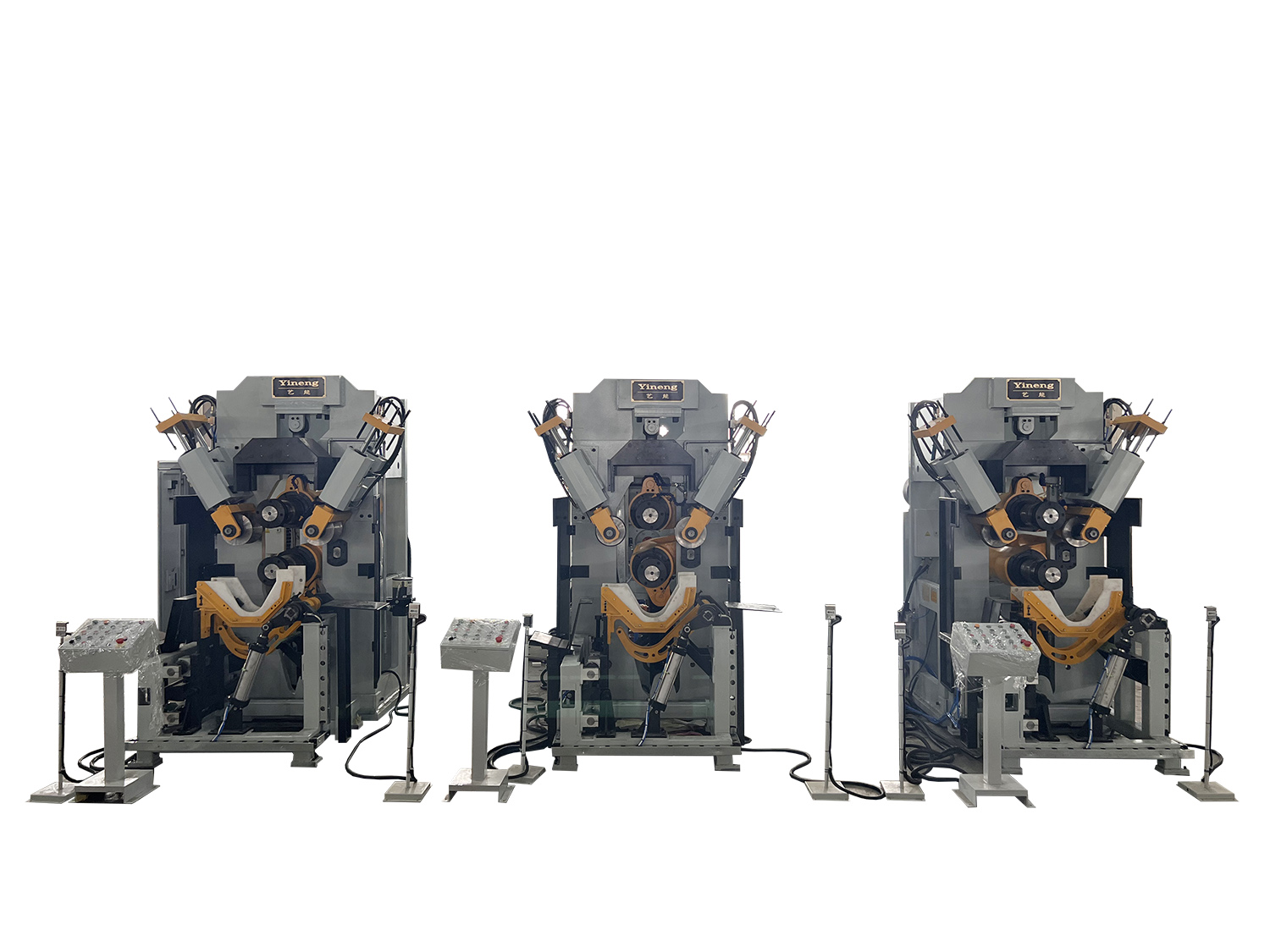

        滚型机共三台，对应扩口后工件的三道滚压成型工序。设备由机身、上下臂及主轴、侧导向装置、驱动装置、液压系统、润滑系统、辊道和自动上下料装置组成。

        机身采用优质钢板焊接而成，经退火处理，刚度、强度和精度达到良好的使用性能。

        主轴可由电机驱动，采用高端变频器控制，通过齿轮箱和万向结与主轴相连接。空载运行时主轴速度可控且力矩小。为使模具作用在工件上线速度一样，只需调整下轴转速，上轴自动跟踪。

        主轴采用经特殊处理的合金钢精加工制成，具有较高的疲劳强度，其具备上下、倾角及前后三维调节功能。下主轴的上下运动由液压缸驱动，此运动分为两个阶段：第一阶段快速接近，第二阶段慢速进给成型。快速接近速度为恒定速度，慢速进给速度可按需调整。快速接近与慢速进给的转换点通过机械装置控制。

        侧导向装置位于上主轴左右两侧，在滚型过程中实现工件轴向位置的锁定，并确保轮辋中心始终位于模具中心下方。侧导向装置采用双导向杆结构，气缸位于双导向杆中间。采用最新款的导轮架总成，导轮的工作压力、高度及前后位置可按需调节。

        滚型机主轴轴承采用强制稀油润滑，配备双密封油封及独立润滑泵，润滑系统配有冷却装置。滚型模具在滚型过程中采用乳化液冷却，有效减少工件对模具的磨损。

技术特点：

1、主轴驱动方式有液压马达或电机两种方式可选；

2、主轴具备上下、倾角及前后三维调节功能；

3、主轴采用主从联动控制系统，确保滚型质量稳定可靠。
